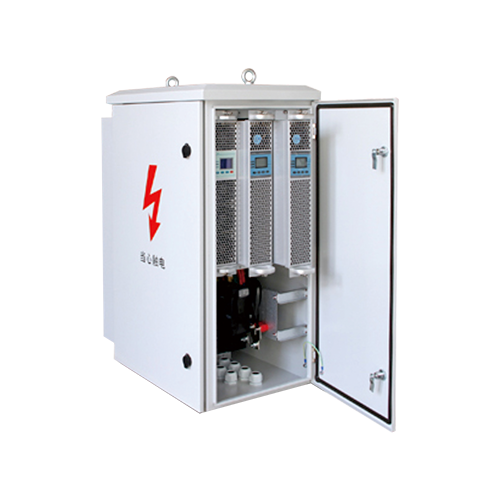

混合式电能质量综合治理

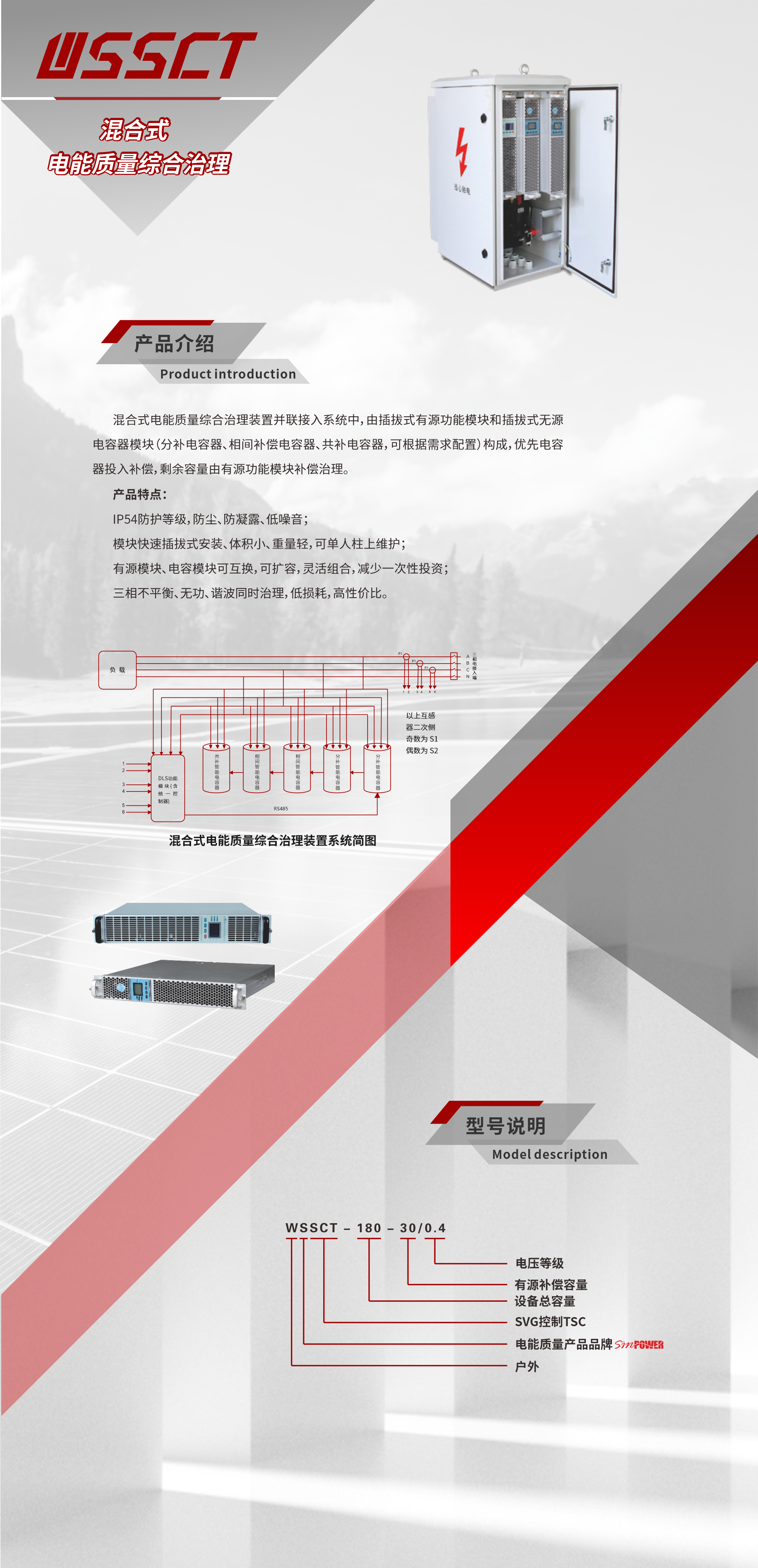

混合式电能质量综合治理装置并联接入系统中，由插拔式有源功能模块和插拔式无源电容器模块（分补电容器、相间补偿电容器、共补电容器，可根据需求配置）构成，优先电容器投入补偿，剩余容量由有源功能模块补偿治理。

模块快速插拔式安装、体积小、重量轻，可单人柱上维护

01

IP54防护等级，防尘、防凝露、低噪音

02

有源模块、电容模块可互换，可扩容，灵活组合，减少一次性投资

03

三相不平衡、无功、谐波同时治理，低损耗，高性价比

04

输入电压380V，-30%~20%

输入频率50Hz，±10%

接线方式3P4L+PE

额定容量整机：30~180kvar，可采用一个或多个有源模块，模块可互换

响应时间≤5ms

功率损耗有源模块＜3%，无源模块＜1%

控制模式无功补偿、恒无功、恒功率因数

补偿功能谐波、无功、三相不平衡，优先级可选择、设置

控制精度不低于2.5%

CT采样要求5A，采网侧电流

TSC模块电压450V，485通讯控制

保护过流、过热、过压等多项保护功能

防护等级模块IP20，整机IP54，整机其它防护等级可定制

环境温度-20℃～50℃(40℃以上降额)

环境湿度≤95%（45℃）无凝露

海拔高度<2000m，2000 米以上按照GB/T3859.2 降额使用

外形尺寸(宽×高×深:mm)860×1000×500（不含支架），其它尺寸可定制

安装方式户外单杆/H杆安装固定

通讯接口及通讯方式RS485，可配置GPRS或WIFI
